El error más costoso en Arica es asumir que el subsuelo es homogéneo porque la pampa se ve pareja. Bajo la costra salina del desierto costero, la resistividad eléctrica puede variar de 0.5 ohm-m en lentes con salmuera hasta más de 200 ohm-m en el sustrato rocoso andino. Esa diferencia de tres órdenes de magnitud define si una fundación requiere protección catódica desde el día uno o si una excavación va a encontrar agua fósil donde nadie la esperaba. Hemos ejecutado SEV en el valle de Azapa y en la meseta de Chaca, y cada perfil geoeléctrico cuenta una historia distinta. Para obra vial sobre depósitos de ceniza volcánica consolidada, complementamos el mapeo con ensayos CBR en terreno y verificamos la estratigrafía con calicatas de inspección donde el acceso lo permite.
Una diferencia de 0.5 a 200 ohm-m en el mismo perfil de Arica define si la fundación trabaja en suelo seco o en un electrolito natural.
Metodología y alcance
Particularidades de la zona

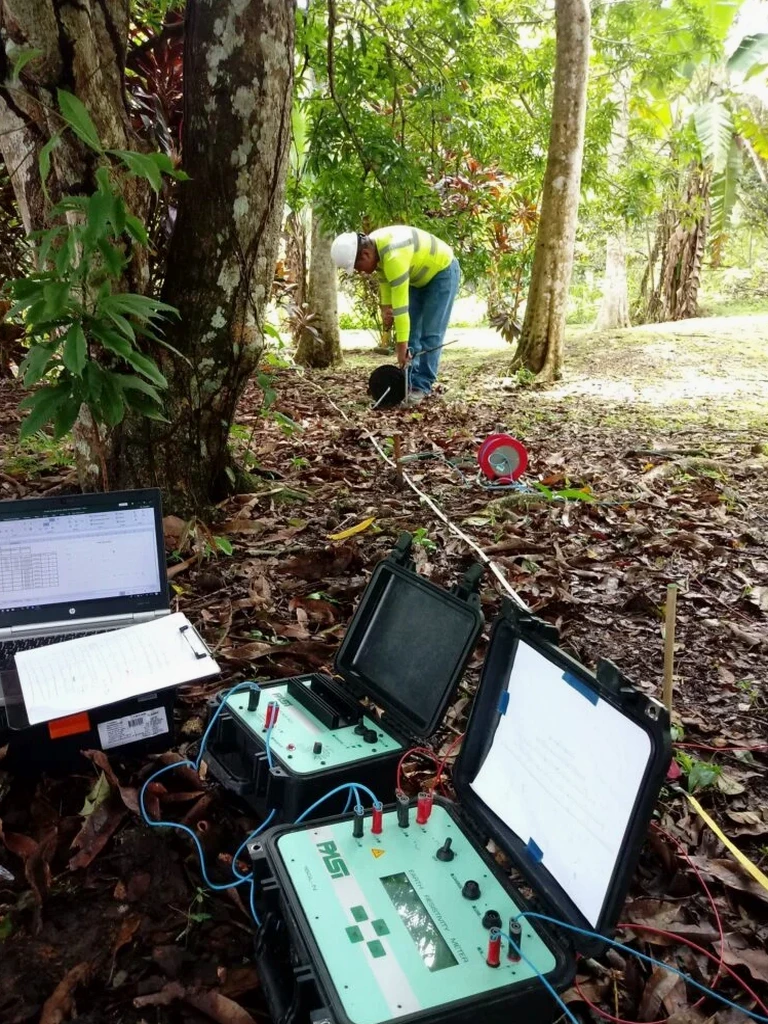

El resistivímetro se calibra contra una resistencia patrón cada mañana antes de salir a terreno. En Arica, el mayor enemigo del contacto eléctrico es la costra de yeso y el suelo seco: sin una solución salina generosa en los electrodos de potencial, la impedancia de contacto se dispara y el equipo entrega lecturas erráticas o directamente fuera de rango. Lo hemos visto en campañas sobre la Formación El Morro, donde la pátina superficial actúa como aislante. La cuadrilla perfora manualmente cada punto de electrodo hasta encontrar humedad residual, y si el terreno está demasiado compactado cambiamos a electrodos de acero inoxidable con mayor superficie de contacto. Ignorar ese protocolo en clima árido extremo –la precipitación anual en Arica no llega a 1 mm– produce perfiles falsos que pueden hacer que una napa salina pase desapercibida justo bajo la losa de un galpón frigorífico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
NCh 3328: Standard Guide for Using the Direct Current Resistivity Method, NCh2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, IEEE Std 81-2012: Guide for Measuring Earth Resistivity
Otros servicios relacionados
Sondeo Eléctrico Vertical (SEV) para fundaciones
Perfilaje 1D con arreglo Schlumberger orientado a determinar la profundidad del basamento rocoso y la presencia de horizontes conductivos. Entregamos curva de resistividad aparente, modelo de capas invertido y recomendación de sistema de puesta a tierra cuando la resistividad supera los 200 ohm-m en superficie.
Tomografía de resistividad eléctrica (ERT)
Perfil 2D con arreglo Wenner-Schlumberger para mapear la continuidad lateral de paleocanales, lentes salinos y contactos entre la Formación El Morro y los depósitos aluviales del Lluta. Incluye pseudosección de resistividad calculada y modelo de inversión con topografía real.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un SEV en Arica y de qué depende el precio final?
Un sondeo eléctrico vertical en Arica se mueve entre $343.000 y $520.000 pesos chilenos. La diferencia la marca la profundidad de investigación (AB/2 máximo), la cantidad de SEV por campaña y la dificultad de acceso en laderas o quebradas. Un SEV aislado en la meseta de Chaca con apertura de 100 metros cuesta más que tres SEV someros dentro del radio urbano, porque el tendido de cables y la logística de agua para electrodos pesan distinto.
¿Qué norma chilena regula los estudios de resistividad para puesta a tierra?
La NCh2369.Of2003, que cubre el diseño sísmico de estructuras industriales, remite a los valores de resistividad del terreno como dato de entrada obligatorio para el cálculo del sistema de puesta a tierra. Para la ejecución del ensayo en sí seguimos la guía NCh 3328, que es el estándar internacional para el método de resistividad en corriente continua.
¿Hasta qué profundidad pueden investigar sin perforar?
Con el arreglo Schlumberger y un AB/2 máximo de 150 metros, en las condiciones de aridez de Arica alcanzamos profundidades efectivas de investigación de 60 a 80 metros. La cifra exacta depende de la resistividad real de las capas: un horizonte muy conductor atenúa la señal y reduce la penetración, mientras que el sustrato seco y resistivo de la cordillera de la costa deja pasar la corriente a mayor profundidad.
