Instalar un sistema de aislación sísmica en Arica es trabajar con la combinación más exigente de Chile: la mayor aceleración sísmica del país sobre suelos blandos del valle. Los dispositivos LRB (Lead Rubber Bearing) que modelamos para esta ciudad parten con un amortiguamiento efectivo del 15% al 30%, suficiente para disipar la energía de un evento con magnitud sobre 8.0 Mw como el que se espera en la brecha sísmica del Norte Grande. La caracterización del suelo bajo el radier donde se apoyan los aisladores requiere al menos 30 metros de prospección, dato que obtenemos con ensayos MASW para medir Vs30 y clasificar el sitio según D.S.61. Complementamos con sondajes SPT profundos cuando el proyecto supera los 9 pisos y la norma exige verificar licuefacción bajo la interfaz de aislación. El diseño en Arica no es opcional, es supervivencia estructural.
En Arica, un sistema de aislación bien calibrado reduce la cortante basal hasta un 80% respecto a una base fija.
Metodología y alcance
Particularidades de la zona

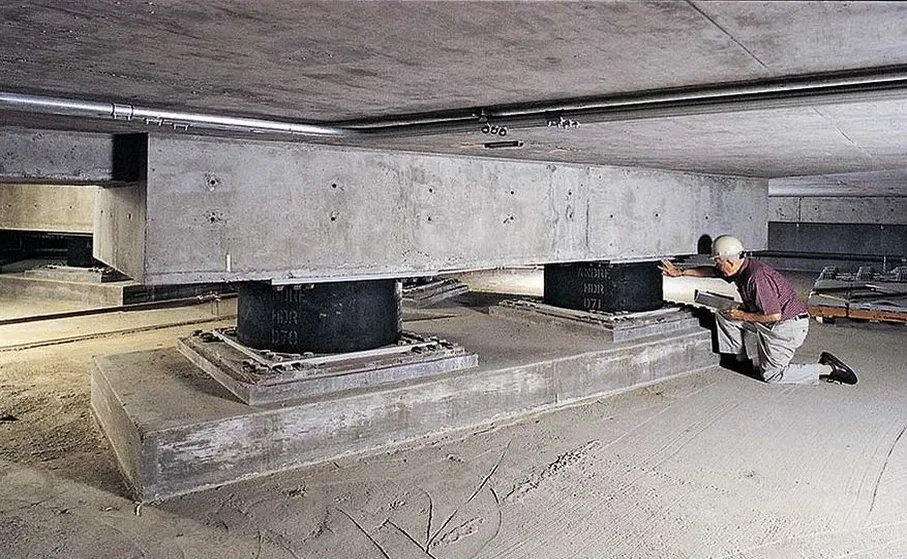

Una torre de 14 pisos en avenida Diego Portales, sobre arena limosa con napa a 4 metros, mostró en nuestro modelo que sin aislación la deriva de piso superaba el 2.5% con el sismo de diseño MCE. Con aisladores elastoméricos de 700 mm de diámetro y núcleo de plomo, la deriva bajó a 0.6% y la aceleración de piso se redujo a la mitad. Pero el riesgo no termina con el diseño; en Arica la corrosión salina del borde costero ataca las placas de confinamiento de los aisladores si no se especifica acero inoxidable A316 y protección catódica. Otro punto crítico es la interfaz de inspección bajo el radier: debe tener gatas hidráulicas y espacio para reemplazo futuro. Obviamos eso en un proyecto antiguo y el costo de adaptación posterior fue el triple. Hoy cada diseño incluye el protocolo de inspección y el plan de monitoreo sísmico con acelerómetros triaxiales en la base y en el último piso, conectados a registro continuo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
NCh2745 Of.2013 – Aislación sísmica de edificios, NCh433 Of.1996 Mod.2009 – Diseño sísmico de edificios, NCh2369 Of.2003 – Diseño sísmico de estructuras industriales, D.S.61 – Reglamento de diseño sísmico, ASCE 7-22 – Capítulo 17 – Seismic Isolation
Otros servicios relacionados
Modelación no lineal tiempo-historia
Análisis con registros sísmicos chilenos escalados al espectro de Arica. Modelamos cada aislador con comportamiento histerético bilineal y verificamos desplazamientos, estabilidad al pandeo y efectos P-Delta.
Diseño de interfaz y foso sísmico
Dimensionamiento del espacio perimetral de desplazamiento, juntas sísmicas flexibles, y conexiones de servicios (gas, agua, electricidad) con capacidad para absorber el desplazamiento MCE sin pérdida de continuidad.
Protocolo de ensayo de prototipos
Especificación técnica para ensayos de calificación según NCh2745 e ISO 22762: verificación de rigidez horizontal, amortiguamiento efectivo, envejecimiento acelerado y estabilidad al pandeo bajo carga vertical máxima.
Parámetros típicos
Dudas habituales
¿Cuándo se justifica usar aislación sísmica en lugar de disipadores de energía en Arica?
En suelos blandos de Arica donde la amplificación dinámica es alta, la aislación de base es más eficaz que los disipadores porque desacopla el período de la estructura del suelo. Los disipadores agregan amortiguamiento pero no cambian el período; en cambio los aisladores elastoméricos desplazan el período a 2.5 segundos o más, reduciendo la demanda sísmica desde la raíz.
¿Qué rango de inversión tiene un diseño de aislación sísmica para un edificio en Arica?
El diseño completo de aislación sísmica de base, incluyendo modelación no lineal, planos de interfaz y especificación de dispositivos, se sitúa entre $2.106.000 y $3.583.000 según la complejidad estructural y la cantidad de aisladores a modelar.
¿Qué mantenimiento requieren los aisladores sísmicos en ambiente costero como Arica?
La neblina salina de Arica obliga a inspección visual cada 2 años de las placas de acero y la capa de protección elastomérica. Si se especificó acero inoxidable A316 y recubrimiento epóxico, la vida útil supera los 50 años. Recomendamos monitoreo con acelerómetros permanentes para detectar cambios en las propiedades dinámicas del sistema aislado. Ver más.
