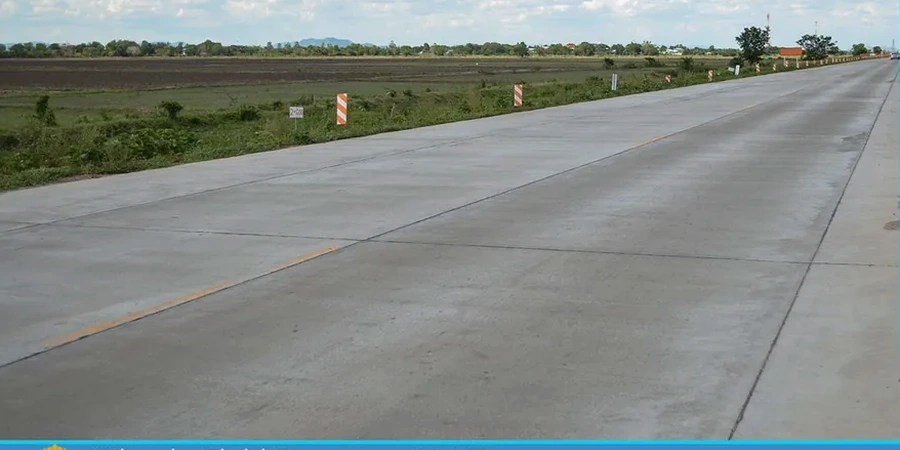

En la costa del extremo norte de Chile, donde el Desierto de Atacama se encuentra con el Pacífico, diseñar un pavimento rígido en Arica exige mucho más que calcular un espesor de losa. La combinación de suelos finos con alta concentración de sales solubles —particularmente sulfatos y cloruros— y una aceleración sísmica efectiva que supera los 0.40g según la NCh433, convierte cada proyecto en un caso de estudio. Los ciclos de humectación por la camanchaca costera y el intenso tráfico del Corredor Bioceánico generan condiciones de borde que no se resuelven con una tabla genérica. Por eso el diseño de pavimento rígido en esta zona parte desde una caracterización químico-mecánica del suelo de fundación, donde un dato menor como el pH del estrato de apoyo puede definir la durabilidad de la estructura. Complementamos esa etapa con un análisis de licuefacción cuando el perfil estratigráfico revela arenas limosas saturadas bajo la costra salina superficial.
En Arica, un pavimento rígido bien concebido no solo soporta cargas: debe resistir la agresión química de un suelo que puede contener 5 veces más sales que el límite tolerable para un hormigón convencional.
Metodología y alcance
Particularidades de la zona
En Arica, muchas veces vemos que el principal error no está en el cálculo estructural, sino en la omisión de la agresividad química del suelo de fundación. Un pavimento rígido apoyado directamente sobre un terreno con más de 0.10% de sulfatos solubles desarrollará, en menos de dos años, fisuras en forma de mapa y pérdida de capacidad portante por ataque interno a la matriz cementicia. El otro riesgo silencioso es la subestimación del gradiente térmico. Las losas de hormigón expuestas a la radiación solar del extremo norte chileno pueden experimentar alabeo por diferencial de temperatura entre la cara superior e inferior, generando tensiones de tracción por encima del módulo de rotura si el diseño de juntas no contempla una separación máxima adecuada. Un diseño de pavimento rígido serio en esta ciudad evalúa ambos frentes: la protección química mediante el uso de aditivos impermeabilizantes y membranas, y la estabilidad volumétrica mediante un paño de losa que rara vez supera los 4.5 metros de lado sin una junta de contracción aserrada en las primeras 24 horas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (aplicable a cargas dinámicas sobre pavimentos en zonas de alta sismicidad), NCh170.Of2016 – Hormigón – Requisitos generales (control de exposición a sulfatos y cloruros), AASHTO Guide for Design of Pavement Structures 1993 (método AASHTO-93 para espesores de losa), NCh 165 – Standard Test Method for Nonrepetitive Static Plate Load Tests of Soils and Flexible Pavement Components, NCh1038.Of2009 – Hormigón – Ensayo de tracción por flexión (determinación del módulo de rotura)
Otros servicios relacionados
Caracterización química del suelo de fundación
Determinación del contenido de sales solubles (sulfatos, cloruros), pH y resistividad eléctrica del terreno natural hasta la profundidad de influencia. Este análisis es mandatorio en la zona industrial y portuaria de Arica para seleccionar el tipo de cemento adecuado y definir la necesidad de barreras de vapor bajo la losa.
Diseño estructural de losas según AASHTO-93
Cálculo del espesor de losa de hormigón simple o reforzado con juntas, considerando el espectro de carga del proyecto (vialidad urbana, patios de contenedores o pavimentos aeroportuarios), el módulo de reacción de subrasante corregido y la pérdida de serviciabilidad prevista durante la vida de diseño.
Control de calidad en obra y recepción
Verificación del aserrado de juntas en verde, ensayos de asentamiento de cono de Abrams, medición del contenido de aire incorporado y ensayos de flexotracción sobre probetas prismáticas. Incluye deflectometría de impacto para validar la transferencia de carga en juntas transversales antes de la apertura al tráfico.
Parámetros típicos
Dudas habituales
¿Cuál es el rango de costo para un proyecto de diseño de pavimento rígido en Arica?
El monto varía según la envergadura y la complejidad del estudio de suelos, pero para un proyecto típico de pavimento rígido en Arica el rango de inversión se sitúa entre $979.000 y $2.668.000. Este valor considera la campaña de calicatas, los ensayos químicos para detección de sales agresivas, el ensayo de placa para obtener el módulo de reacción y la memoria de cálculo estructural.
¿Qué tipo de cemento se recomienda para un pavimento rígido en la zona costera de Arica?
Debido a la alta concentración de sulfatos en los suelos del borde costero y sectores del valle de Azapa, la normativa chilena NCh170 exige el uso de cemento Portland Alta Resistencia a los Sulfatos (grado HS) cuando el contenido de SO₃ soluble supera el 0.10% en masa. En casos extremos, se evalúa también el uso de puzolanas artificiales para mejorar la impermeabilidad de la matriz.
¿Qué ensayos de suelo son obligatorios antes de diseñar un pavimento rígido en terrenos salinos?
Como mínimo se requiere la determinación del contenido de sales solubles (NCh1444/2), pH (NCh 165), granulometría por hidrometría para suelos finos y el ensayo de placa de carga (NCh 165) para obtener el coeficiente de reacción de subrasante k. Si el suelo presenta humedad alta, se complementa con un CBR inalterado para verificar la capacidad de soporte de la subrasante bajo condiciones de saturación, un escenario común en napas colgadas del sector bajo de Arica.
¿En cuánto tiempo se entrega un diseño de pavimento rígido completo?
Una vez finalizada la campaña de terreno y recibidos los resultados del laboratorio de hormigón y suelos, la entrega de la memoria de cálculo y los planos de detalle (planta de juntas, barras de transferencia, detalle de encuentros) toma entre 5 y 8 días hábiles. El plazo total del proceso, desde la primera visita a terreno, suele ser de dos semanas, dependiendo del tiempo de fraguado requerido para los ensayos de resistencia a flexotracción.
