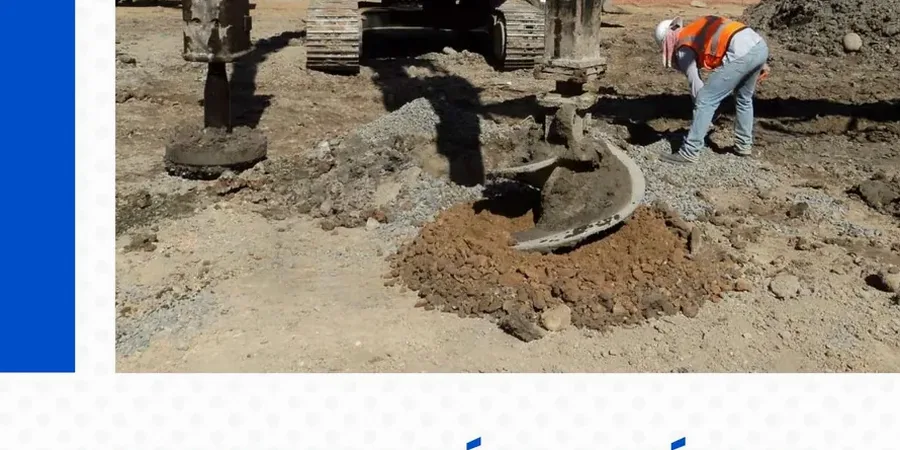

La planicie costera de Arica, combinada con la aridez extrema del desierto y la niebla matinal o camanchaca, genera un subsuelo de arenas eólicas y depósitos salinos que pocas veces ofrece la capacidad portante requerida sin intervención. Hemos enfrentado terrenos donde la compactación relativa no superaba el 35% a escasos 2 metros de profundidad, con sales que atacan químicamente el acero de refuerzo. Cuando las zapatas tradicionales resultan inviables por asentamientos diferenciales o riesgo de licuefacción, el diseño de columnas de grava mediante vibrosustitución se convierte en la alternativa de densificación más efectiva. La cercanía al océano Pacífico exige controlar la agresividad del sulfato en el material de aporte, y por eso trabajamos con gravas chancadas de origen andino, inertes y con angularidad suficiente para generar trabazón mecánica. Antes de definir la malla de columnas, complementamos la exploración con ensayos CPT para perfilar la resistividad en continuo, y verificamos la calidad del relleno granular mediante granulometría en laboratorio acreditado bajo ISO 17025.
En suelos salinos de Arica, la vibrosustitución reduce asentamientos diferenciales y corta la transmisión de sulfatos al hormigón, duplicando la vida útil de la fundación.
Metodología y alcance
Particularidades de la zona
Un error recurrente en proyectos del borde costero de Arica es especificar columnas de grava sin un estudio previo de agresividad química del suelo y del agua freática. La presencia de sulfatos y cloruros en concentraciones que superan los 10.000 ppm ataca la grava calcárea, desintegrándola en pocos años y anulando el efecto densificador. Otro fallo típico consiste en no verificar la continuidad del confinamiento lateral en estratos de arena limosa con intercalaciones blandas; si la columna no se apoya en un estrato competente o no se ejecuta con el diámetro suficiente, el bulbo de abultamiento se estrangula y la transferencia de carga pierde eficacia. En obras cercanas al aeropuerto de Chacalluta, hemos detectado que la vibración excesiva durante la ejecución puede inducir asentamientos no deseados en estructuras vecinas, por lo que siempre implementamos un plan de monitoreo de vibraciones con sismógrafos de 3 componentes, cumpliendo los límites de velocidad pico de partícula que establece la norma chilena.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
NCh2369.Of2003 – Diseño sísmico de estructuras industriales, NCh 165/D6913M-17 – Granulometría por tamizado, NCh 165 – Sanidad de agregados (ataque sulfático), NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos, Eurocódigo 7 (EN 1997-1:2004) – Sección 12: Mejora del terreno con columnas de grava
Otros servicios relacionados
Diseño de malla de columnas de grava
Dimensionamiento de la red de columnas (triangular o cuadrada) con modelación en elementos finitos. Determinamos diámetro, profundidad y factor de sustitución para alcanzar la capacidad portante objetivo y el factor de seguridad contra licuefacción exigido por la NCh2369.
Ejecución y control de vibrosustitución
Vibración profunda con registro continuo de parámetros de instalación (amperaje, velocidad de penetración, consumo de grava). Supervisión en obra por ingeniero geotécnico con experiencia en suelos salinos del norte de Chile.
Verificación post-tratamiento
Campaña de ensayos SPT y CPT después de la instalación para contrastar la mejora real de resistencia. Incluye análisis granulométrico de la grava colocada y control topográfico de asentamientos residuales durante los primeros 30 días.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta el diseño y la ejecución de columnas de grava en Arica?
El costo total varía según la profundidad, el diámetro y la cantidad de columnas a ejecutar. Para un proyecto estándar en la zona de Arica, el precio oscila entre $734.000 y $2.645.000, incluyendo el diseño geotécnico, la movilización del equipo de vibración profunda y la campaña de verificación post-tratamiento.
¿Qué ventaja tiene la vibrosustitución frente a un reemplazo masivo de suelo en terrenos salinos?
La vibrosustitución permite densificar el suelo in situ sin excavar grandes volúmenes, lo que evita la disposición de material contaminado con sales y reduce el riesgo de inestabilidad en excavaciones abiertas. Las columnas de grava actúan como drenes verticales que disipan el exceso de presión de poros durante un sismo, algo que un relleno compactado horizontal no logra con la misma eficiencia.
¿Cómo se controla la calidad de la grava para resistir el ataque químico del suelo de Arica?
Exigimos gravas chancadas de origen ígneo o andino con un índice de sanidad inferior al 5% bajo ensayo de sulfato de sodio (NCh 165). Antes de aprobar el material, realizamos análisis químicos para verificar que el contenido de carbonatos y sulfatos solubles esté por debajo de los límites que fija la NCh3171 para hormigones en contacto con suelos agresivos.
