En Arica, la diferencia entre construir en el sector del Morro y en las planicies del valle de Azapa es abismal. El primero presenta un macizo rocoso consolidado, mientras que el segundo está dominado por sedimentos aluviales y arenas finas con presencia de sales. Esta dualidad geográfica, típica del extremo norte de Chile, exige un control de compactación muy ajustado. El ensayo Proctor normal o modificado nos permite definir la relación precisa entre la humedad y la densidad del material antes de que la motoniveladora entre al terreno. En nuestro laboratorio acreditado bajo ISO 17025, determinamos la densidad seca máxima y la humedad óptima para cada capa de relleno. Para obras viales sobre la Ruta 5 Norte o cimentaciones en el sector Chinchorro, el dato del Proctor es la línea base. Complementamos este análisis con un estudio de CBR en laboratorio cuando el proyecto exige verificar la capacidad de soporte del pavimento diseñado.
La humedad óptima en las arenas salinas de Arica puede variar hasta 3 puntos porcentuales respecto al agua destilada: usar el agua de obra en el Proctor evita rechazos falsos en el control de densidad.
Metodología y alcance
Particularidades de la zona
La humedad ambiental en Arica rara vez supera el 75%, pero la brisa marina del sector costero acelera la evaporación superficial del material extendido. Un relleno compactado fuera de la ventana de humedad óptima —por secado rápido del viento— deriva en asentamientos diferenciales que agrietan pavimentos y radieres en menos de un año. El contraste entre el día caluroso (25-28 °C) y la noche fría del desierto también afecta la tasa de secado. Por eso insistimos en que el control de compactación con densímetro nuclear o cono de arena se haga inmediatamente después del paso del rodillo, sin dejar la capa expuesta al ambiente. En suelos con yeso y anhidrita del sector Lluta, la compactación con alto contenido salino puede generar expansión diferida si no se estabiliza químicamente antes del ensayo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
NCh 1534/2.Of2013 – Mecánica de suelos – Relación humedad/densidad, NCh 1534-2-12e1 – Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Modified Effort, NCh 1534-1-12e2 – Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Standard Effort, Manual de Carreteras Vol. 8, MOP Chile – Especificaciones de compactación para terraplenes
Otros servicios relacionados
Proctor Normal y Modificado
Determinamos la curva de compactación completa con mínimo 5 puntos de humedad, entregando la densidad seca máxima y la humedad óptima. Usamos el agua de obra que el cliente proporciona, replicando la condición real del riego en terreno. El informe incluye la gráfica de compactación y la corrección por sobre-tamaño cuando el material retiene más del 5% en malla 20 mm.
Control de Compactación en Terreno

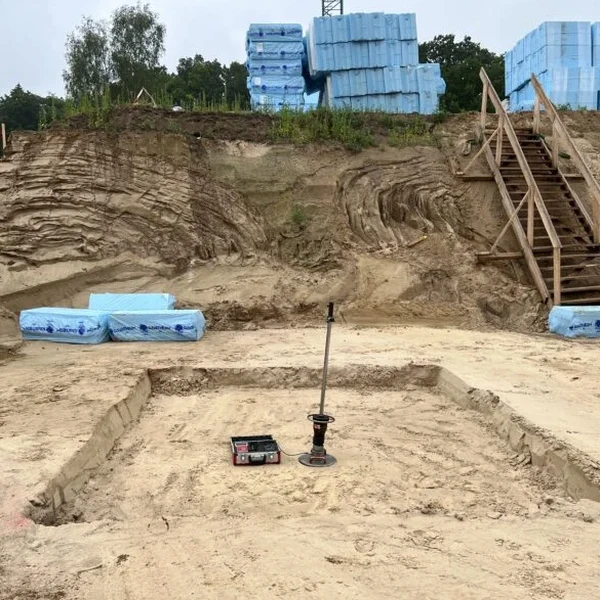

Verificamos in situ el cumplimiento del grado de compactación exigido usando el método del cono de arena (NCh 1516.Of2012) o densímetro nuclear (NCh 165). Comparamos la densidad seca in situ contra la densidad máxima del Proctor de referencia y calculamos el porcentaje de compactación alcanzado por capa.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre el Proctor normal y el modificado?
La energía de compactación. El Proctor normal usa un martillo de 2.5 kg con caída de 305 mm y compacta la muestra en 3 capas con 25 golpes cada una. El modificado emplea un martillo de 4.5 kg, caída de 457 mm y compacta en 5 capas con 25 o 56 golpes. El modificado simula las cargas de equipos pesados modernos, mientras el normal representa compactación más liviana. En Arica, para terraplenes viales sobre la Ruta 5 se exige Proctor modificado.
¿Cuánto cuesta un ensayo Proctor en Arica?
Un Proctor normal o modificado con su curva completa de 5 puntos tiene un costo entre $53.000 y $110.000, dependiendo de si se requiere corrección por sobre-tamaño, el tipo de energía y la urgencia de entrega. El control de compactación en terreno con cono de arena se cotiza aparte y varía según la cantidad de puntos diarios a medir.
¿Cuántos kilos de muestra necesitan para hacer el Proctor?
Necesitamos entre 25 y 30 kg de material representativo, pasado por malla 20 mm (3/4 de pulgada). Si el suelo contiene gravas sobre ese tamaño, hay que traer más cantidad para poder hacer el ensayo de sobre-tamaño. La muestra debe venir en sacos cerrados que conserven la humedad natural si además se requiere el dato de humedad in situ.
¿El agua salobre de Arica afecta el resultado del Proctor?
Sí, y es un factor que muchos subestiman. Las sales disueltas en el agua de riego del valle de Azapa o Lluta modifican la tensión superficial del agua y pueden dar densidades secas aparentemente más altas en el ensayo. Por eso siempre pedimos una muestra del agua que se usará en obra para ejecutar el Proctor con ese mismo fluido, no con agua destilada del laboratorio.
